1 сверлильная группа, 1 фрейзер + пазовальный узел
Ai Smart - интеллектуальная система управления и контроля работы - повышает эффективность +10%
Интеллектуальная воздушная подушка и точная фиксация
Интерфейс – интуитивно понятный, функциональный, экономия времени на обучении до 15%
Усиленная конструкция, высокая точность и надёжность на 100% потенциале
Быстрая интеграция в производство

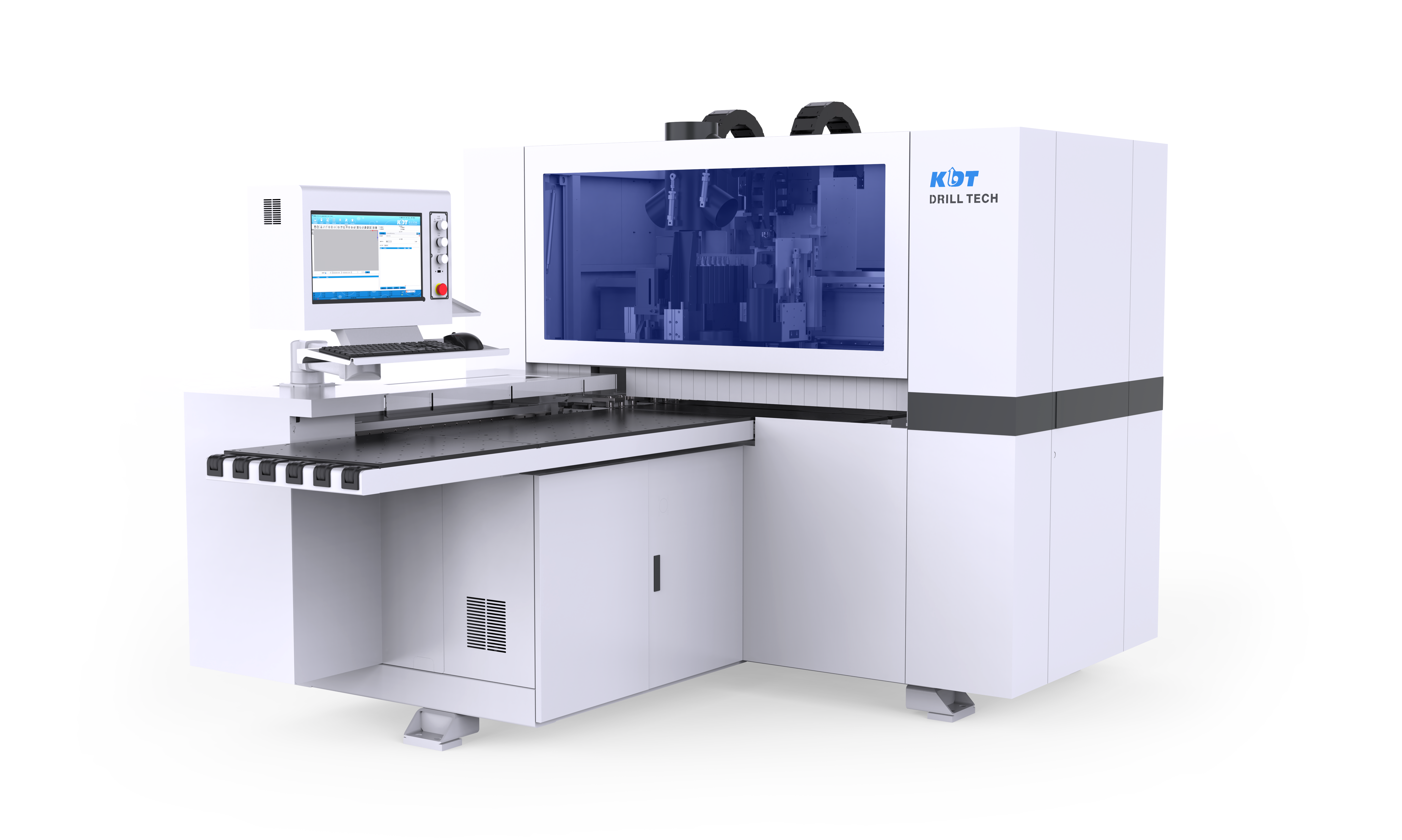

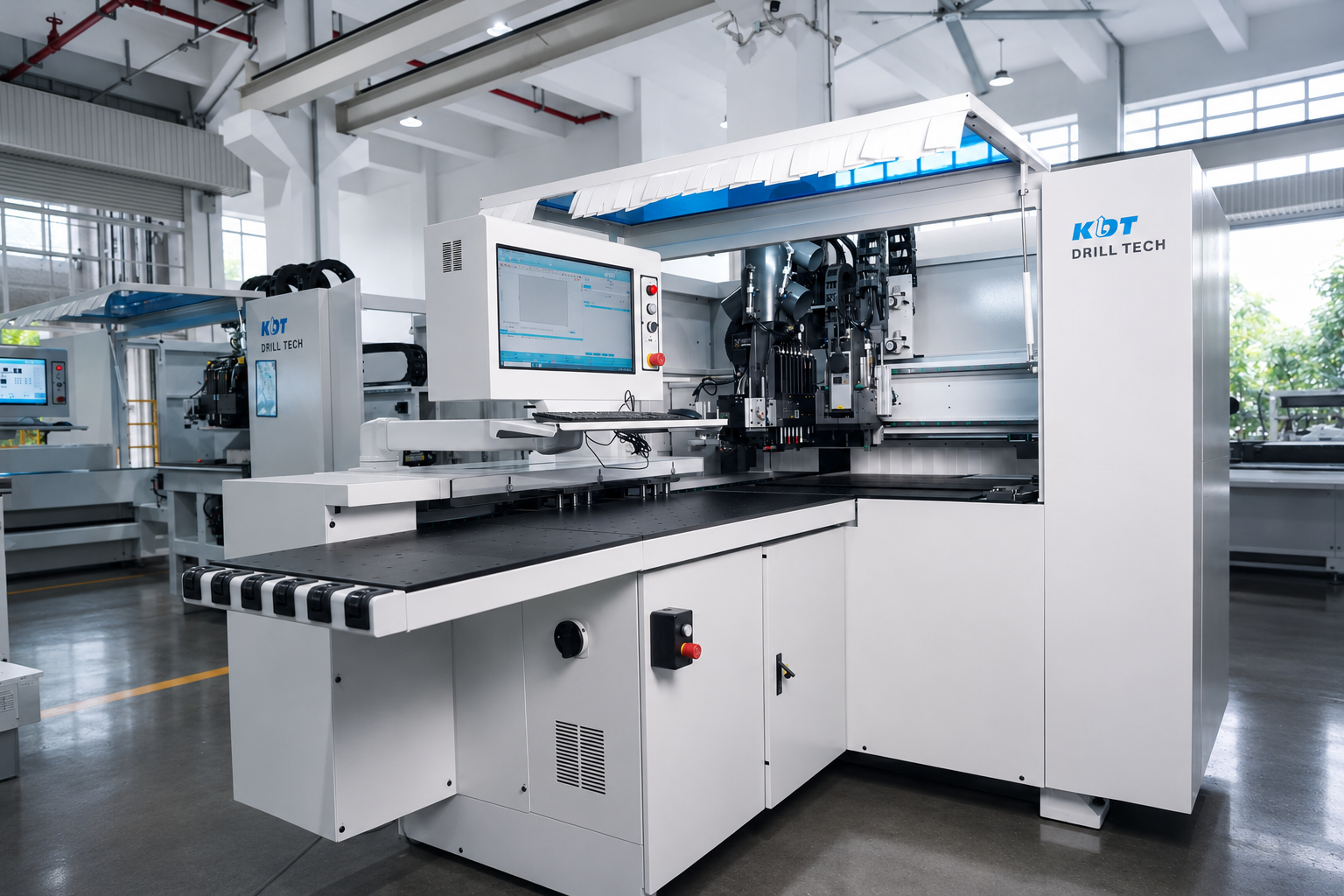

Предназначен для высокоточного сверления сквозных и глухих отверстий в торцах и плоскостях мебельных щитов, что позволяет производить обработку любых карт присадки за один проход детали с пяти сторон.
Станок может производить одновременную обработку двух панелей, причем сверху и снизу, в рамках одного рабочего цикла.
|
ЭРГОНОМИКА РАБОЧЕГО УЧАСТКА
|
|
КОМПОНОВКА ВЕРХНЕЙ И НИЖНЕЙ СВЕРЛИЛЬНЫХ ГРУППВерхняя сверлильная группа: 10 вертикальных, 8 горизонтальных. Нижняя сверлильная группа: 9 вертикальных Верхний фрезерный узел: 3,5 кВт Пазовальный узел |
|
ПАЗОВАЛЬНЫЙ УЗЕЛф120*20*4 мм. |
|

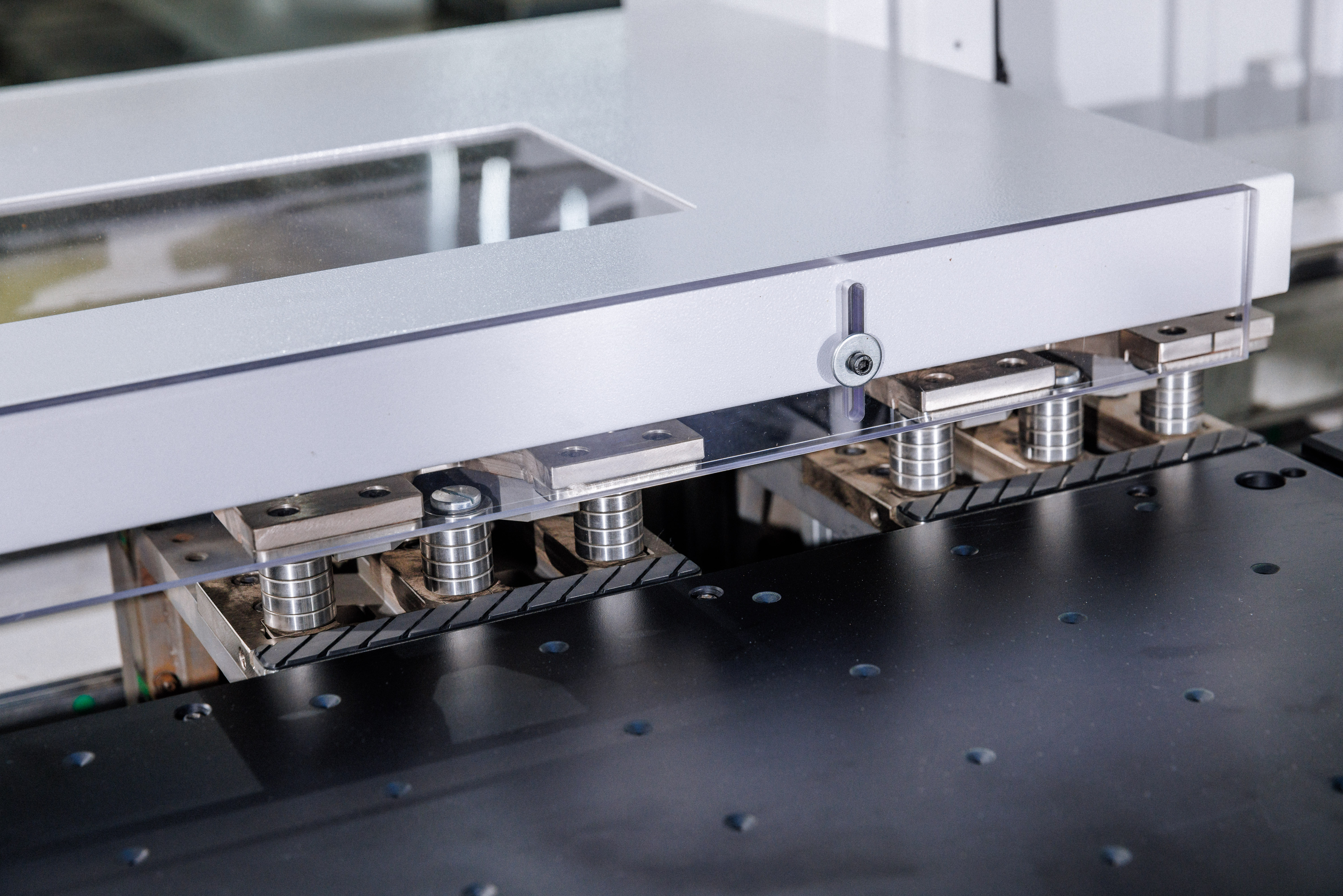

ВЕРТИКАЛЬНЫЙ ПРИЖИМ ПРИ ФРЕЗЕРОВАНИИДва прижимных элемента позволяет снизить вибрацию при обработке, повышая точность |
  |
РАБОЧИЙ СТОЛДоп секции рабочего стола с воздушной подушкой улучшают поддержку деталей, повышая качество обработки Интеллектуальная платформа с воздушной подушкой в зоне обработки перемещаются влево/вправо (патент KDT), повышая точность, скорость и качество обработки. |
|
БОКОВОЙ ВЫРАВНИВАТЕЛЬБоковой выравниватель обеспечивает точность работы за счет фиксации к линейной направляющей двумя каретками с подшипниками. Движение осуществляет сервомотор |
|

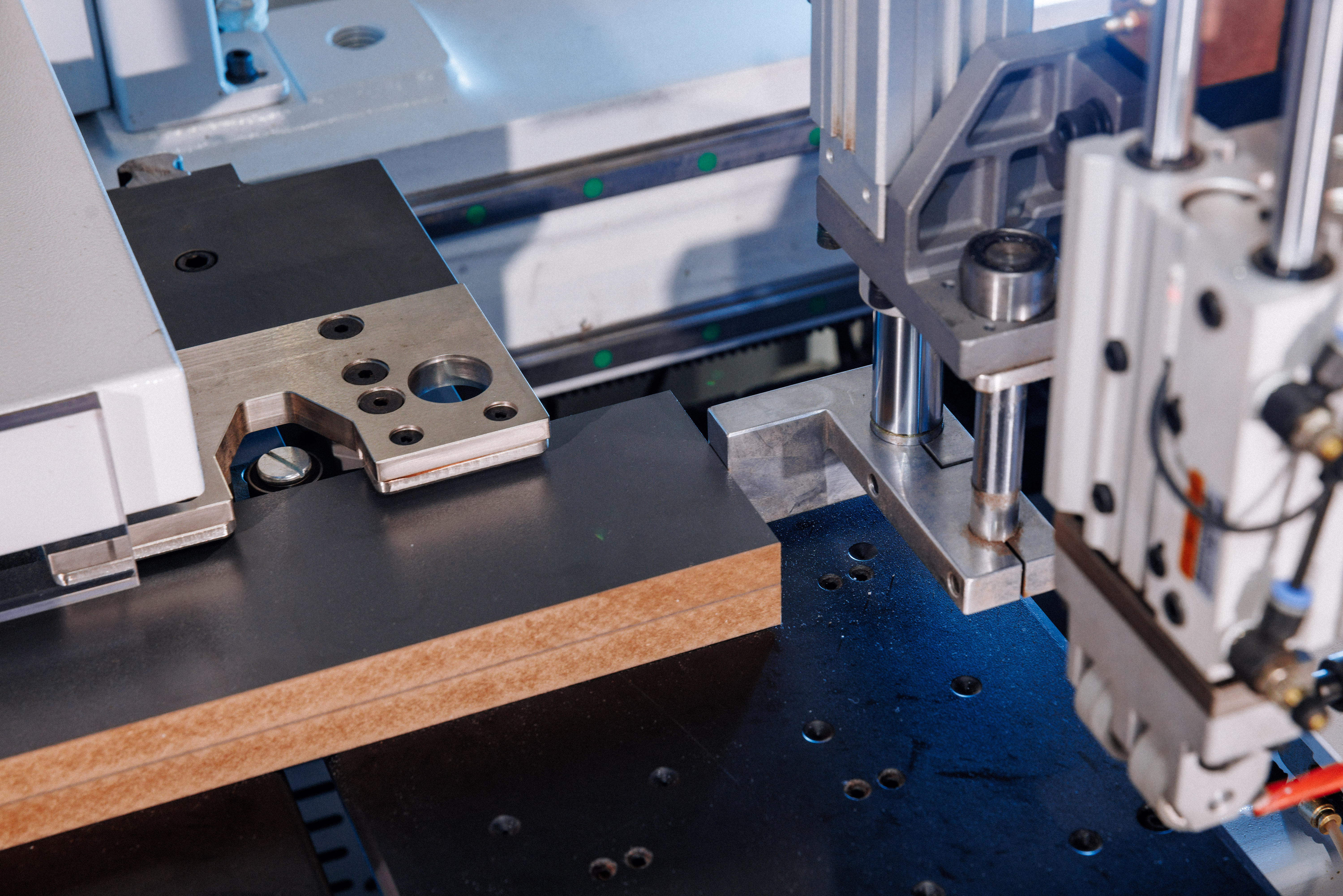

ЗАХВАТ ЗАГОТОВОКДва автоматических захвата надежно фиксируют заготовку. Особая конструкция с обдувом захватов запатентована заводом KDT. |
|
РАЗМЕР ДЕТАЛИ
|
|
СКАНЕР СЧИТЫВАЯ ШТРИХ-КОДОВСканер для считывания штрих-кодов входит в базовое оснащение станка |
|
|
СТАНОК ОСНАЩЕН ПРОМЫШЛЕННЫМ КОМПЬЮТЕРОМ НА БАЗЕ WINDOWSИнтерфейс управления станком русифицирован. |
|
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ
|
|
ИНТЕГРАЦИЯ С «БАЗИС»Станок интегрирован с программой "Базис" |
|
Наименование |
510H |
|
Длина заготовки, мм |
70-3000 |
|
Ширина заготовки, мм |
35-1000 |
|
Толщина заготовки, мм |
9-60 |
|
Скорость перемещения захватов заготовки, м/мин (Х) |
100 |
|
Макс. скорость по оси, м/мин (Y) |
90 |
|
Макс. скорость по оси, м/мин (Z) |
50 |
|
Кол-во вертикальных шпинделей (Верхняя группа) |
10 |
|
Кол-во горизонтальных шпинделей (Верхняя группа) |
8 |
|
Кол-во вертикальных шпинделей (Нижняя группа) |
- |
|
Фрезерный узел (верхний), кВт |
3,5 |
|
Фрезерный узел (нижний), кВт |
- |
|
Пазовальный узел |
+ |
|
Шпиндель присадочной группы, кВт |
2*2,2 |
|
Установленная мощность, кВт |
12,7 |
|
Рабочее давление, Бар |
0,6 |
|
Аспирационные отверстия, мм |
200 |
|
Размеры станка, мм |
4115 х 2250 х 2210 |
|
Масса, кг |
2750 |
Технические характеристики и внешний вид товара могут быть изменены производителем без предварительного уведомления
