Сверлильно-присадочный центр с ЧПУ KDT KD-612NHSA предназначен для высокоточного сверления сквозных и глухих отверстий в торцах и плоскостях мебельных щитов, что позволяет производить обработку любых карт присадки за один проход детали с шести сторон.
Станок может производить одновременную обработку двух панелей, причем сверху и снизу, в рамках одного рабочего цикла.
Автоматизированный сверлильно-присадочный центр с ЧПУ может работать автономно. Сканирует деталь, осуществляет подачу заголовок в рабочую зону, автоматически базирует.
Интегрируется в потоковое производство.
|
Ai Smart искусственный интеллектAi Smart интеллектуальная оптимизации работы станка |
|

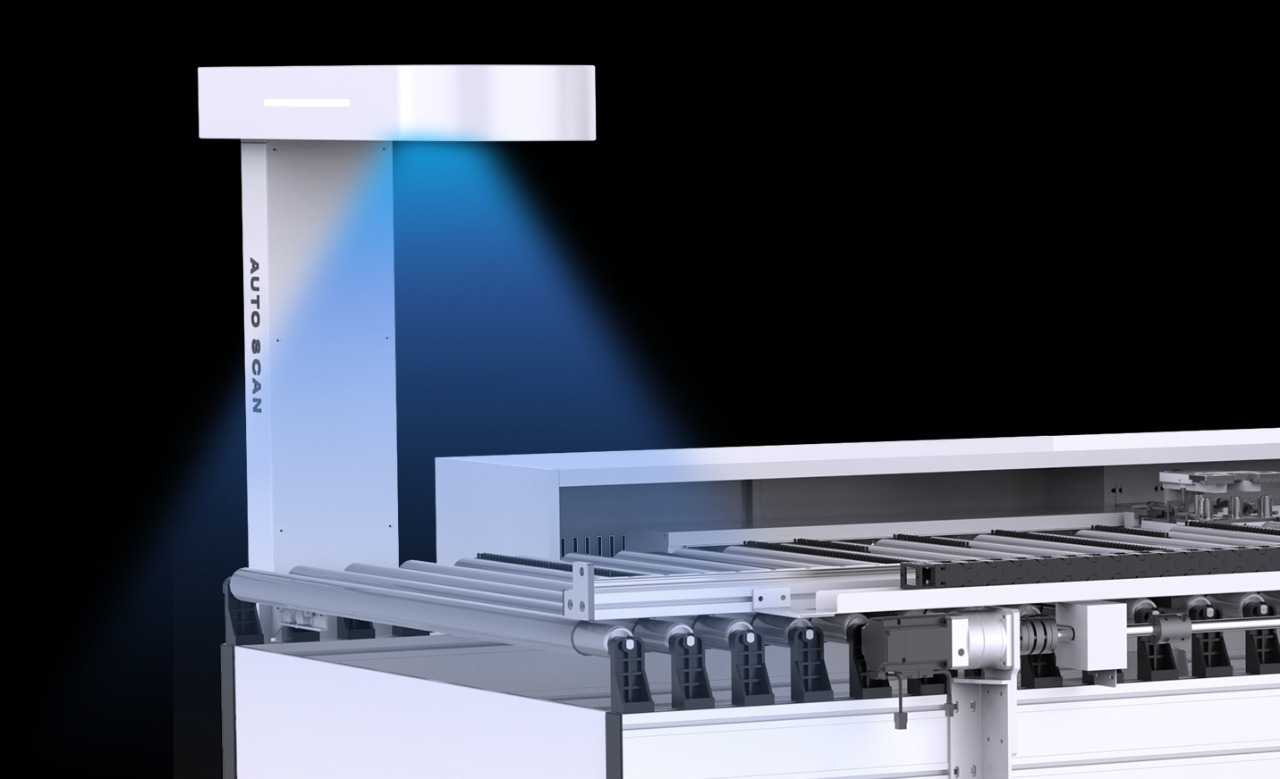

Автоматическое сканированиеАвтоматически сканирует и определяет программу обработки. |
|

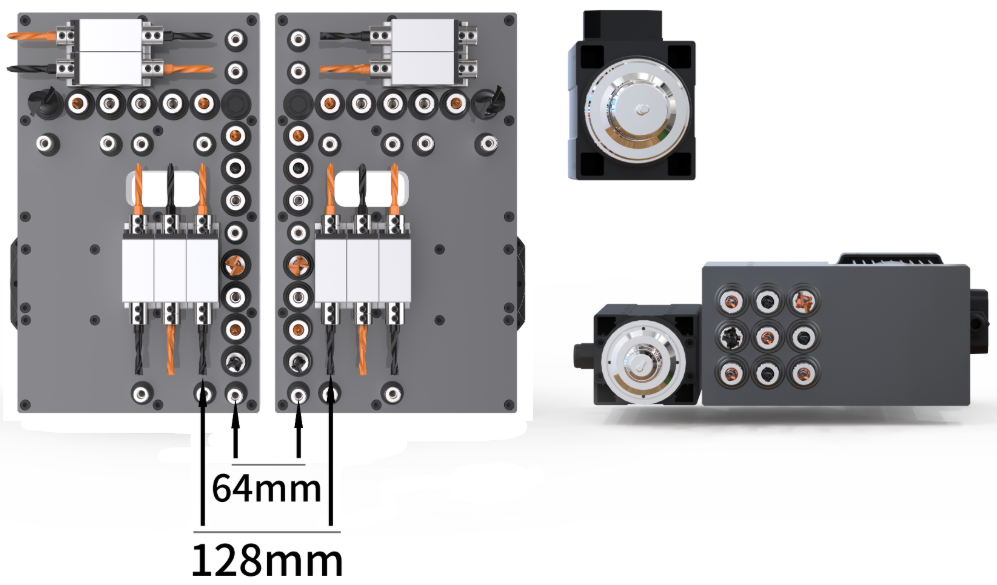

Компоновка верхней и нижней сверлильных групп
Верхняя сверлильная группа: 26 (13+13) вертикальных, 18 (10+8) горизонтальных. |
|
Пазовальный узелПазовальный узел - Ø120*20*4 мм
|
|
Программное обеспечениеПрограммное обеспечение позволяет сделать симуляцию и рассчитать время обработки |
|
Компьютер, простота в эксплуатацииРабота с картами присадки из программы «Базис-мебельщик». Формат файлов MPR, XML, DXF, BPP, PDX. Станок может производить одновременную обработку двух панелей, причем сверху и снизу, в рамках одного рабочего цикла. |

|
Захват заготовокДва автоматических захвата надежно фиксируют заготовку. Особая конструкция с обдувом захватов запатентована заводом KDT. |
|
Рабочий столРабочий стол оснащен воздушной подушкой. Секции в рабочей зоне перемещаются влево и вправо |
|
ПозиционированиеВозможность выбрать один из режимов двойного позиционирования в соответствии с размером панели, в результате более высокая точность и эффективность при позиционировании. |
|
Фрезерный узелМощный фрезерный узел с прижим с воздушной подушкой, снижает вибрацию, повышает точность. Запатентованная технология завода KDT. |
|
Интегрированный конвейер удаленияКонвейер для удаления из зоны обработки стружки и пыли. |
|
Сканер считывая штрих-кодовСканер для считывания штрих-кодов входит в базовое оснащение станка |
|
Интеграция с «Базис»Станок интегрирован с программой "Базис" |
| Наименование | KDT 612NHSA |
|---|---|
| Длина заготовки, мм | 200-2800 |
| Ширина заготовки, мм | 45-1220 |
| Толщина заготовки, мм | 9-60 |
| Скорость перемещения захватов заготовки, м/мин (Х) | 140 |
| Макс. скорость по оси, м/мин (Y) | 90 |
| Макс. скорость по оси, м/мин (Z) | 50 |
| Кол-во вертикальных шпинделей (Верхняя группа) | 26 (13+13) |
| Кол-во горизонтальных шпинделей (Верхняя группа) | 18 (10+8) |
| Кол-во вертикальных шпинделей (Нижняя группа) | 9 |
| Фрезерный узел (верхний), кВт | 5,5 |
| Фрезерный узел (нижний), кВт | 3,5 |
| Пазовальный узел | + |
| Шпиндель присадочной группы, кВт | 2*2,2 |
| Установленная мощность, кВт | 30,12 |
| Рабочее давление, Бар | 6 |
| Аспирационные отверстия, мм | 200*2+150*1+100*1 |
| Размеры станка, мм | 7100 х 2855 х 2190 |
| Масса, кг | 4200 |
Технические характеристики и внешний вид товара могут быть изменены производителем без предварительного уведомления
