4 сверлильные головы, 2 сверху и 2 снизу + 2 фрезера + пазовальный узел + магазин инструментов на 5 позиций c 2х агрегатом
Ai Smart, интеллектуальная система управления и контроля работы - повышает эффективность +10%
+30 % к производительности пакетом за счёт 4 сверлильно-присадочных групп и 2 фрезеров
Интеллектуальная воздушная подушка и точная фиксация
Интерфейс – интуитивно понятный, функциональный, экономия времени на обучении до 15%
Усиленная конструкция, высокая точность и надёжность на 100% потенциале
Быстрая интеграция в производство любой сложности
Сверлильно-присадочный центр с ЧПУ KDT KD-612THZ предназначен для высокоточного сверления сквозных и глухих отверстий в торцах и плоскостях мебельных щитов, что позволяет производить обработку любых карт присадки за один проход детали с шести сторон.

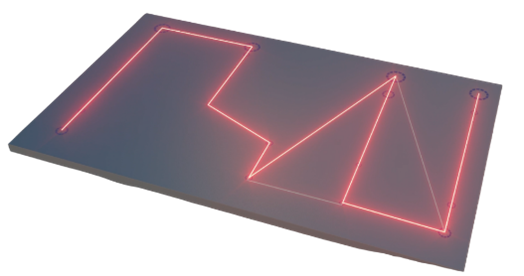

Станок может производить одновременную обработку двух панелей, причем сверху и снизу, в рамках одного рабочего цикла.
Выгрузка обработанных деталей назад позволяет увеличить эффективность оборудования. Возможна интеграция со системами автоматизации.
|
СТАНИНА С ПОРТАЛОМ ДЛЯ ОСНОВНЫХ УЗЛОВЭто фундамент всей конструкции, от надежности и жесткости которой зависит точность сверлильно-присадочного центра на протяжении всего срока эксплуатации |
|
AI SMART ИСКУССТВЕННЫЙ ИНТЕЛЛЕКТAi Smart интеллектуальная оптимизации работы станка |
|
КОМПОНОВКА ВЕРХНЕЙ И НИЖНЕЙ СВЕРЛИЛЬНЫХ ГРУПП
Верхняя сверлильная группа: 26 (13+13) вертикальных, 18 (10+8) горизонтальных |
|

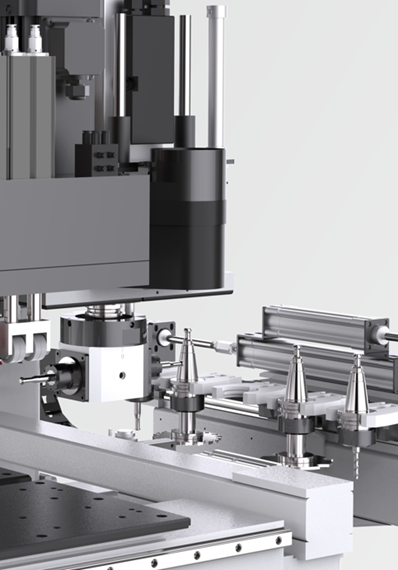

МАГАЗИН СМЕНЫ ИНСТРУМЕНТОВ5 позиций + агрегат 2х сторонний |
|
ПАЗОВАЛЬНЫЙ УЗЕЛПазовальный узел - Ø120*20*4 мм |
|
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕПрограммное обеспечение позволяет сделать симуляцию и рассчитать время обработки |
|
КОМПЬЮТЕР, ПРОСТОТА В ЭКСПЛУАТАЦИИ
Работа с картами присадки из программы «Базис-мебельщик» |
|
ЗАХВАТ ЗАГОТОВОКДва автоматических захвата надежно фиксируют заготовку. Особая конструкция с обдувом захватов запатентована заводом KDT. |
|
РАБОЧИЙ СТОЛ
Рабочий стол оснащен воздушной подушкой |
|
ПОЗИЦИОНИРОВАНИЕВозможность выбрать один из режимов двойного позиционирования в соответствии с размером панели, в результате более высокая точность и эффективность при позиционировании |
|
ФРЕЗЕРНЫЙ УЗЕЛ
Мощный фрезерный узел с прижим с воздушной подушкой, снижает вибрацию, повышает точность |
|
ИНТЕГРИРОВАННЫЙ КОНВЕЙЕР УДАЛЕНИЯКонвейер для удаления из зоны обработки стружки и пыли |
|
СКАНЕР СЧИТЫВАНИЯ ШТРИХ-КОДОВСканер для считывания штрих-кодов входит в базовое оснащение станка |
|
ИНТЕГРАЦИЯ С "БАЗИС"Станок интегрирован с программой "Базис" |
|
Наименование |
612THZ |
|
Длина заготовки, мм |
70-3000 |
|
Ширина заготовки, мм |
50-1220 35-50 (L≤1000) |
|
Толщина заготовки, мм |
9-60 |
|
Скорость перемещения захватов заготовки, м/мин (Х) |
140 |
|
Макс. скорость по оси, м/мин (Y) |
90 |
|
Макс. скорость по оси, м/мин (Z) |
50 |
|
Кол-во вертикальных шпинделей (Верхняя группа) |
26 (13+13) |
|
Кол-во горизонтальных шпинделей (Верхняя группа) |
18 (10+8) |
|
Кол-во вертикальных шпинделей (Нижняя группа) |
18 (9+9) |
|
Фрезерный узел (верхний), кВт |
5,5 |
|
Фрезерный узел (нижний), кВт |
3.5 |
|
Пазовальный узел |
+ |
|
Шпиндель присадочной группы, кВт |
2*2,2 |
|
Установленная мощность, кВт |
31.92 |
|
Рабочее давление, Бар |
6 |
|
Аспирационные отверстия, мм |
200*2+150*1+100*1 |
|
Размеры станка, мм |
6040 х 2855 х 2190 |
|
Масса, кг |
3420 |
Технические характеристики и внешний вид товара могут быть изменены производителем без предварительного уведомления
