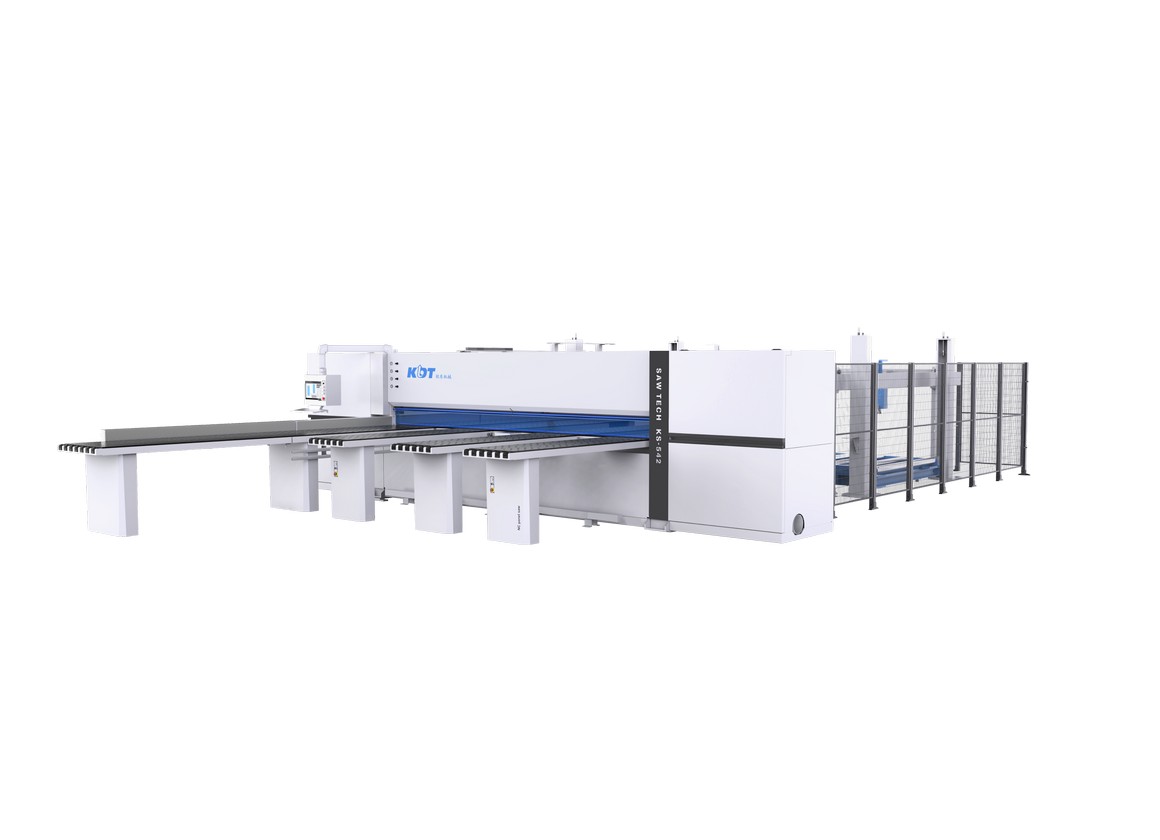

Форматно-раскроечный центр с ЧПУ KDT KS-542HL с задней загрузкой и двухканальным независимым толкателем предназначен для высокоточного пакетного раскроя плитных древесных материалов (ДСтП, МДФ, ДВП и др.), включая облицованные и необлицованные заготовки. Оборудование ориентировано на применение в условиях крупносерийного и массового производства корпусной мебели, мебельных щитов и погонажных изделий. Конфигурация с задней загрузкой оптимизирует внутрипроизводственную логистику и снижает трудоемкость операторских операций.


Техническое описание

Станок оснащен приводом основной пилы мощностью 18,5 кВт, обеспечивающим высокопроизводительный раскрой пакетированных материалов значительной толщины. Рабочая зона и столы оборудованы пневматической системой воздушной подушки (шарикового типа), минимизирующей коэффициент трения при перемещении заготовок.

Кинематическая схема включает высокоточный редуктор и зубчато-реечную передачу захватывающего механизма швейцарского производства, обеспечивающие позиционирование с точностью до ±0,1 мм. Основная и подрезная пилы имеют независимую регулировку, что позволяет оптимизировать параметры резания под конкретный материал.

Система управления реализована на базе промышленного ПК с интегрированным программным обеспечением, поддерживающим функции диагностики, инструкций по эксплуатации и совместимость с внешними системами оптимизации раскроя.


Конструктивные и функциональные особенности

Разделенный программный толкатель TwinPush
Двухканальная система подачи TwinPush с независимыми сервоприводами реализует параллельную обработку двух потоков заготовок различной длины. Это позволяет увеличить производительность комплекса на 30–35% за счет оптимизации траекторий перемещения и сокращения холостых ходов.

Система автоматической задней загрузки
Гидравлический подъемный стол обеспечивает загрузку пакетов размером до 2100×4000 мм с минимальной толщиной панели от 8 мм. Отдельное подающее устройство выполняет предварительное позиционирование пакета перед подачей в зону резания, обеспечивая стабильность технологического процесса.

Программируемый толкатель
Толкатель оснащен десятью пневматическими четырехпальцевыми захватами, обеспечивающими надежную фиксацию как одиночных листов, так и пакетов толщиной до 120 мм. Перемещение осуществляется по линейным направляющим с высокой повторяемостью позиционирования.

Система перемещения пильной каретки
Пильная каретка приводится в движение линейным электродвигателем по прецизионным направляющим, что обеспечивает высокую динамику и стабильность скорости перемещения до 200 м/мин при сохранении точностных параметров.

Система позиционирования пил
Основная пила оснащена сервоуправляемым механизмом вертикального перемещения с автоматической адаптацией под высоту пакета. Реализована функция принудительной регулировки вылета диска для выполнения пазовых операций.
Подрезная пила имеет электронную настройку по осям (X/Y/Z), что сокращает время переналадки и повышает качество кромки за счет точного согласования с основной пилой.

Прецизионные механические компоненты
Применение высокоточных редукторов и зубчатых передач обеспечивает стабильность кинематических параметров и высокую точность реза (±0,1 мм).

Электронная компонентная база
Система управления построена на базе промышленных компонентов ведущих производителей (PLC Siemens, преобразователи частоты INVT, автоматика OMRON), что гарантирует надежность и отказоустойчивость оборудования.

Рабочие столы с воздушной подушкой
Четыре стола с пневмоподдержкой обеспечивают эргономичное перемещение заготовок и готовых деталей, снижая физическую нагрузку на оператора и предотвращая повреждение поверхностей, особенно при работе с мелкоформатными элементами.

Боковой прижим с роликовым элементом
Боковой упор с роликом обеспечивает непрерывную стабилизацию узких полос относительно базовой линейки в процессе раскроя, повышая точность геометрии готовых деталей.


Технические характеристики

Это технические характеристики форматно-раскроечного центра KDT KS-542HL — промышленной панельной пилы для раскроя плитных материалов (ЛДСП, МДФ и т.п.). Станок может обрабатывать очень большие листы размером до 4280×4280 мм при фронтальной загрузке и до 4000×2100 мм при задней, а также работать с мелкими деталями от 34×45 мм. Максимальная толщина материала — 120 мм.

Загрузочная платформа позволяет укладывать стопу материала высотой до 500 мм без приямка или до 1200 мм с приямком, что удобно для массового производства. Скорости работы высокие: холостой ход пильной каретки достигает 200 м/мин, скорость реза — до 150 м/мин, а программируемый толкатель движется со скоростью до 95 м/мин, обеспечивая быструю подачу заготовок.

Станок оснащен основной пилой диаметром 450 мм и подрезной пилой 200 мм, что обеспечивает чистый рез без сколов. Мощность основной пилы составляет 18,5 кВт, каретки — 7,5 кВт, толкателя — 2 кВт, подъемного стола — 3 кВт. Подъемный стол выдерживает до 4000 кг материала. Для работы пневмосистемы требуется давление 0,6 МПа.

В целом это мощное и производительное оборудование, предназначенное для крупносерийного мебельного или деревообрабатывающего производства.
